鍍金鍍鎳集成電路封裝打標
瀏覽次數： 時間：2011-5-6 15:30:59
在腐蝕環境中使用的集成電路（例如軍艦），常采用外層鍍金或鍍鎳封裝，鍍層厚度一般小于1微米，集成電路需作標志。要求標志不被腐蝕、可用ccd辨識、能經受24小時以上的鹽霧試驗。

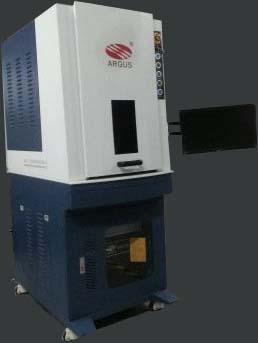

如果采用印刷方式，標志自身會被腐蝕；如果采用普通的激光打標又會破壞鍍層。本公司針對此需求與某軍工研究所合作開發了一款專有于鍍金、鍍鎳集成電路封裝的打標機。
典型用戶：中國電子科技集團多家研究所及公司，43所、58所、13所、華東光電等。

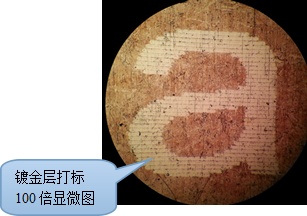

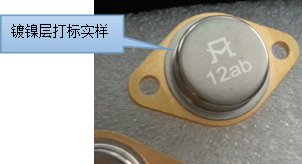

打標樣品
